| 機器型號 |

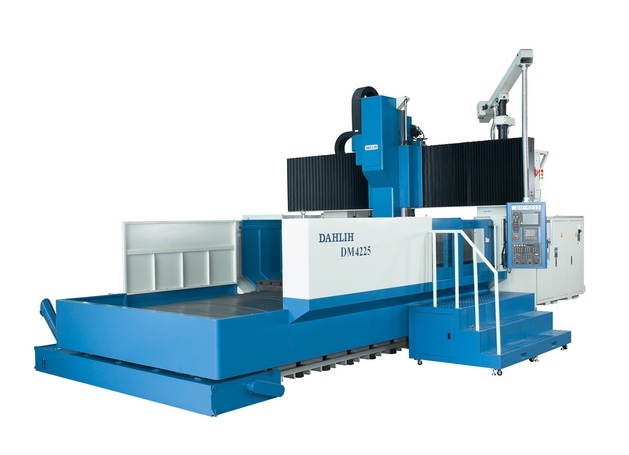

DM-4225 |
|
工作台 |
| 工作台面積 |
4,000 x 2,200 mm |
| T型槽 ( 寬度 x 槽數 x 間距 ) |
22 x 11 x 200 mm |
| 最大載重 |
12,000 kgw |
| 工作台至地面距離 |
1,000 mm |
| 行程 |
| X 軸行程 |
4,200 mm |
| Y 軸行程 |
2,500 mm |
| Z 軸行程 |
800 mm |
|
主軸鼻端至工作台面距離 |
200 ~ 1,000 mm |
| 有效門柱寬 |
2,540 mm |
| 進給 |
| 切削進給 |
10 / 15 /10 m/min |
| 快移進給 |
1 ~ 5,000 mm/min |
| 最小進給量 |
0.001 mm |
| 主軸 |
| 主軸端孔斜度 |
NO.50 |
| 主軸轉速 |
6,000 rpm |
| 主軸軸承規格 |
Ø100 mm |
| 冷卻 / 潤滑方式 |
油冷卻 / 油脂潤滑 |
| 馬達 |
| 主軸馬達 (30分 / 連續) |
18.5 / 15 (15 / 11) kw |
| X軸伺服馬達 |
11 Kw |
| Y軸伺服馬達 |
5.5 Kw |
| Z軸伺服馬達 |
5.5 Kw |
| CNC控制器 |
| 控制器 |
FANUC 0iMC |
| 安裝需求 |
| 需求電力 |
64 KVA |
| 氣壓壓力 |
5 ~ 7 bar |
| 空氣流量 |
100 ℓ/min |
| 機器重量 |
40,000 kgw |
| 佔地空間 |
5,650 x 11,120 mm |
本公司保有設計變更之權利，如有修改恕不另行通知。
標準附件
- 主軸冷卻裝置
- 環狀切削液裝置
- 熱交換器
- 移動式手動脈波產生器
- 上仰式切屑輸送器+切屑車
- 螺旋式切屑輸送車
- 警示燈(三層)
- 工作燈
- 工具及工具箱
- 密閉式護罩
|
選購附件
- 主軸BT50 10,000 r.p.m
- 主軸BT40 15,000 r.p.m
- 切屑油系統
- 主軸貫穿式冷卻裝置(A型)+高壓過濾筒
- 主軸貫穿式冷卻裝置(A型)+紙帶過濾機
- 油霧裝置
- 履帶式切屑輸送器+切屑車
- 油水分離機
- 自動對心裝置
- X,Y,Z軸回饋尺系統
- 刀具破損偵測裝置
- 刀具長度量測裝置
- 刀具設定器
- 警鳴器
- 90°銑頭
- 切削液及空氣噴槍
- 空氣冷卻機
- 操作門站台
| |
|
|
* 以上资料仅供参考。 |
|
|
|
